Kültéri Monitorok Hőmérséklet Szabályzása
Kültéri monitorjaink intelligens hűtés vezérlő egységgel vannak felszerelve, melyek a beépített ventilátorok sebességét szabályozzák az aktuális hőmérséklet függvényében, ezzel védve a monitort a magas hőterheléstől.
Működés áttekintés:

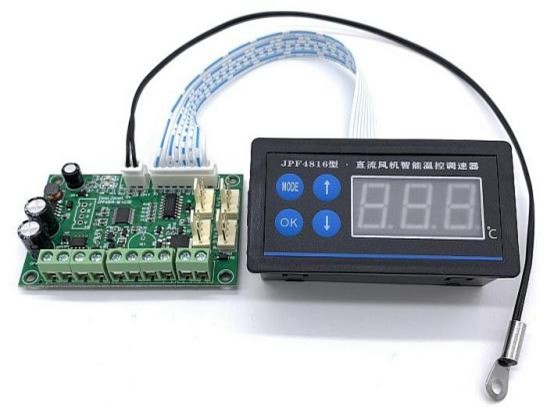

ARM magos egy chipes mikroszámítógépet használó ipari szintű műszaki megoldás, fő vezérlőchipként, hőmérséklet-kijelző kerettel, amely közvetlenül beágyazható a különböző szekrények paneljébe. A szabályozó az érzékelt hőmérsékleten keresztül szabályozza a ventilátor sebességét. Minél magasabb a hőmérséklet, annál nagyobb a sebesség.
Ha a hőmérséklet alacsonyabb, mint a kezdő hőmérséklet, a ventilátor leáll vagy fenntartja a minimális sebességet. Ha magasabb, mint a kezdő hőmérséklet, a ventilátor alacsony fordulatszámon működik. Amikor a hőmérséklet magas, a ventilátor teljes sebességgel működik, és amikor a hőmérséklet csökkenni kezd, a ventilátor sebessége is automatikusan csökken, hogy egy ciklusban működjön;
A sebességszabályozó támogatja az RS485 soros porton történő kommunikációt. A soros port protokollon keresztül a ventilátor sebessége szabályozható, és a sebességszabályozó paraméterei/állapota konfigurálhatók/lekérdezhetők. A soros port parancsok a modbus-rtu protokollt követik, és a ventilátor fordulatszáma 0-100% között állítható.
A sebességszabályozó támogatja az RS485 soros porton történő kommunikációt. A soros port protokollon keresztül a ventilátor sebessége szabályozható, és a sebességszabályozó paraméterei/állapota konfigurálhatók/lekérdezhetők. A soros port parancsok a modbus-rtu protokollt követik, és a ventilátor fordulatszáma 0-100% között állítható.
A termék teljesítménye/technikai paraméterei:
1. Ipari minőségű megoldás, amely ARM core sorozatú egy chipes mikroszámítógépet használ fő vezérlőchipként, stabil teljesítménnyel.
2. Széles feszültségű kialakítás, 12V/24V/48V 4-vezetékes PWM ventilátor/motor közvetlen hozzáférés, maximális meghajtóáram 6A
3. LED kijelzéssel, vizuálisan jelzi a szabályozó működési állapotát
4. Tápegység anti-reverz kapcsolási védelem kialakítása, a tápegység fordított csatlakoztatása nem égeti el a táblát.
5. Az indítási és a teljes sebességű hőmérséklet szabadon beállítható, és két munkamódot támogat: minimális sebességű és leállási ventilátor
6. Támogatja a ventilátor hibaérzékelését és a ventilátor hiba NPN jelkimenetét.
7. Szabványos modbus-rtu protokoll, támogatja az RS485 soros portot a különböző paraméterek beállításához és a ventilátor állapotának lekérdezéséhez.
8. RS485 soros port TVS túlfeszültség elleni kialakítás, soros port paraméterei alapértelmezés szerint 9600bps, 8, N, 1
9. Ventilátor energiagazdálkodás, az összes 4 vezetékes ventilátor 100%-os leállítása.
10. PWM kimeneti frekvencia állítható, amplitúdó 5V
11. Hőmérséklet mérési tartomány: -10~99 ℃,
12. Hőmérséklet mérési pontosság: ±1°C
13. Munkahőmérséklet-tartomány: -30~80℃
14. Támogatja a ventilátor sebességének érzékelését.
2. Széles feszültségű kialakítás, 12V/24V/48V 4-vezetékes PWM ventilátor/motor közvetlen hozzáférés, maximális meghajtóáram 6A
3. LED kijelzéssel, vizuálisan jelzi a szabályozó működési állapotát
4. Tápegység anti-reverz kapcsolási védelem kialakítása, a tápegység fordított csatlakoztatása nem égeti el a táblát.
5. Az indítási és a teljes sebességű hőmérséklet szabadon beállítható, és két munkamódot támogat: minimális sebességű és leállási ventilátor
6. Támogatja a ventilátor hibaérzékelését és a ventilátor hiba NPN jelkimenetét.
7. Szabványos modbus-rtu protokoll, támogatja az RS485 soros portot a különböző paraméterek beállításához és a ventilátor állapotának lekérdezéséhez.
8. RS485 soros port TVS túlfeszültség elleni kialakítás, soros port paraméterei alapértelmezés szerint 9600bps, 8, N, 1
9. Ventilátor energiagazdálkodás, az összes 4 vezetékes ventilátor 100%-os leállítása.
10. PWM kimeneti frekvencia állítható, amplitúdó 5V
11. Hőmérséklet mérési tartomány: -10~99 ℃,
12. Hőmérséklet mérési pontosság: ±1°C
13. Munkahőmérséklet-tartomány: -30~80℃
14. Támogatja a ventilátor sebességének érzékelését.
Rögzítési méret: 63mm*40mm.
Külső Méret: 79mm*42mm*26mm; Beépítési méret: 76mm*40mm

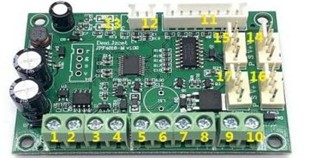

Interfész Leírás
1. sz.: Vezérlő tápegység + pólusinterfész
2. sz.: Sebességszabályozó tápegység - pólusinterfész
3. sz.: RS485 soros port A / D+; 4. sz. terminál: RS485 soros port B / D-
Az 5. sz. csatlakozó a ventilátor tápegységéhez -, a 6. sz. csatlakozó a ventilátor tápegységéhez +, a 7. sz. csatlakozó a ventilátor fordulatszámjeléhez, a 8. sz. csatlakozó a ventilátor PWM vezérlővonalához csatlakozik.
*Az 5~8. számok elsősorban a ventilátor dugók nélküli kábelezésének kényelmét szolgálják, és egyenesen átvezethetők a 14. interfész 4 lábával.
9. sz.: ventilátor hibajelző OC kimeneti port (NPN kimeneti interfész) (* lásd a cikk végén az utasításokat)
10. sz.: GND
11. sz.: Kijelzőtábla port
12. sz.: Hőmérsékletmérő port
13. sz.: LED jelzőfény, a POW az egész gép teljesítményjelző lámpája, a PWM a ventilátor vezérlésének jelzőfénye.
14~17: 4 ventilátorport, szabványos KF2510-4P aljzat, (P=PWM, S=Sensor/FG, FV+, FV-)

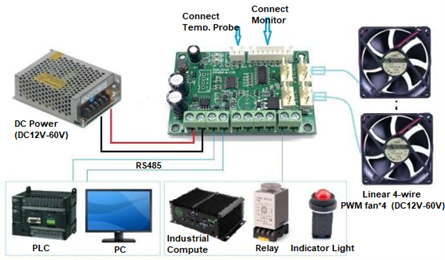

*A teljes funkciójú kábelezés sematikus diagramja: (Néhány funkciót nem lehet használni, csak hagyja figyelmen kívül a kábelezést A tényleges használatban.)
*A DC tápegység feszültségének meg kell egyeznie a csatlakoztatott ventilátor névleges feszültségével, és a kimeneti áramnak nagyobbnak kell lennie, mint a ventilátor áramának összege.
*Ne csatlakoztassa és húzza ki a ventilátort, miközben a tápellátás be van kapcsolva.
2. sz.: Sebességszabályozó tápegység - pólusinterfész
3. sz.: RS485 soros port A / D+; 4. sz. terminál: RS485 soros port B / D-
Az 5. sz. csatlakozó a ventilátor tápegységéhez -, a 6. sz. csatlakozó a ventilátor tápegységéhez +, a 7. sz. csatlakozó a ventilátor fordulatszámjeléhez, a 8. sz. csatlakozó a ventilátor PWM vezérlővonalához csatlakozik.
*Az 5~8. számok elsősorban a ventilátor dugók nélküli kábelezésének kényelmét szolgálják, és egyenesen átvezethetők a 14. interfész 4 lábával.
9. sz.: ventilátor hibajelző OC kimeneti port (NPN kimeneti interfész) (* lásd a cikk végén az utasításokat)
10. sz.: GND
11. sz.: Kijelzőtábla port
12. sz.: Hőmérsékletmérő port
13. sz.: LED jelzőfény, a POW az egész gép teljesítményjelző lámpája, a PWM a ventilátor vezérlésének jelzőfénye.
14~17: 4 ventilátorport, szabványos KF2510-4P aljzat, (P=PWM, S=Sensor/FG, FV+, FV-)
*A teljes funkciójú kábelezés sematikus diagramja: (Néhány funkciót nem lehet használni, csak hagyja figyelmen kívül a kábelezést A tényleges használatban.)
*A DC tápegység feszültségének meg kell egyeznie a csatlakoztatott ventilátor névleges feszültségével, és a kimeneti áramnak nagyobbnak kell lennie, mint a ventilátor áramának összege.
*Ne csatlakoztassa és húzza ki a ventilátort, miközben a tápellátás be van kapcsolva.
Alap Instrukciók
5.1 Csatlakoztassa a vezetékeket az interfész leírása szerint
5.2 Miután a tápellátás megfelelő, az alaplapon lévő POW lámpa kigyullad. Ekkor a szabályozó elkezdi érzékelni az aktuális hőmérsékletet, és az aktuálisan beállított hőmérsékleti tartománynak megfelelően beállítja a ventilátor sebességét.
Vegyük példának a szabályozó gyári alapértelmezett hőmérséklettartományát. A szabályozó alapértelmezett hőmérséklettartománya L=30°C, H=50°C. Ha az aktuális hőmérsékletet 30°C-nál nagyobbnak vagy azzal egyenlőnek érzékeli, a szabályozó lineáris arány szerint állítja be a ventilátor fordulatszámát. Ha a hőmérséklet emelkedik, a ventilátor fordulatszáma is nő. Amikor a hőmérséklet ≥50℃, a ventilátor teljes sebességre vált. Amikor a hőmérséklet ≤27°C-ra (L-3) csökken, a szabályzó a ventilátort minimális fordulatszámon tartja és/vagy kikapcsolja.
5.2 Miután a tápellátás megfelelő, az alaplapon lévő POW lámpa kigyullad. Ekkor a szabályozó elkezdi érzékelni az aktuális hőmérsékletet, és az aktuálisan beállított hőmérsékleti tartománynak megfelelően beállítja a ventilátor sebességét.
Vegyük példának a szabályozó gyári alapértelmezett hőmérséklettartományát. A szabályozó alapértelmezett hőmérséklettartománya L=30°C, H=50°C. Ha az aktuális hőmérsékletet 30°C-nál nagyobbnak vagy azzal egyenlőnek érzékeli, a szabályozó lineáris arány szerint állítja be a ventilátor fordulatszámát. Ha a hőmérséklet emelkedik, a ventilátor fordulatszáma is nő. Amikor a hőmérséklet ≥50℃, a ventilátor teljes sebességre vált. Amikor a hőmérséklet ≤27°C-ra (L-3) csökken, a szabályzó a ventilátort minimális fordulatszámon tartja és/vagy kikapcsolja.

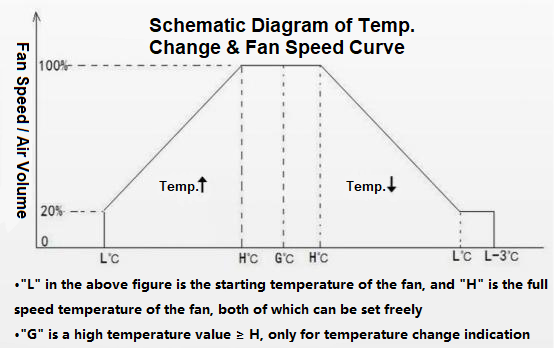

Ventilátor sebesség és hőmérséklet diagram:

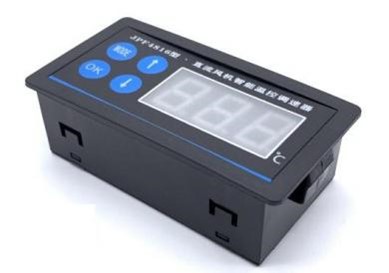

Útmutató a digitális panel működtetéséhez:
A digitális panel valós időben jeleníti meg az aktuális hőmérsékletet, a kezelés 4 gombbal történik, amelyeken keresztül a szabályozó összes paramétere beállítható.
Készenléti üzemmódban a "MODE" gomb megnyomásával lépjen be a konfigurációs/kapcsolási paraméterelembe, a t gomb megnyomásával állítsa be az értéket a konfiguráció során, majd az "OK" gomb megnyomásával erősítse meg a beállítást.
Készenléti üzemmódban a "MODE" gomb megnyomásával lépjen be a konfigurációs/kapcsolási paraméterelembe, a t gomb megnyomásával állítsa be az értéket a konfiguráció során, majd az "OK" gomb megnyomásával erősítse meg a beállítást.
*A paraméterek beállításakor minden egyes paraméter beállításakor (a paraméter értékének megváltoztatásakor) egyszer meg kell nyomni az "OK" gombot a megerősítéshez, majd a következő elem beállítása után.
A paraméterelemek a következők:
Vegyük példaként a ventilátor indítási és teljes sebességű hőmérsékletének beállítását:
Készenléti üzemmódban a panel az aktuális hőmérsékleti értéket mutatja, nyomja meg egyszer a "MODE" gombot, a digitális cső kijelzi az "Lxx", az "L" a kezdő hőmérsékletet, az "xx" pedig az aktuálisan beállított hőmérsékleti értéket jelöli;
Nyomja meg a felfelé és lefelé gombokat a paraméterérték beállításához. A beállítás befejezése után nyomja meg az "OK" gombot a megerősítéshez és a készenléti felületre való visszatéréshez.
Készenléti üzemmódban nyomja meg kétszer a "MODE" gombot, a digitális cső kijelzi a "Hxx", a "H" a teljes sebességű hőmérsékletet, az "xx" az aktuálisan beállított hőmérsékleti értéket jelenti, nyomja meg a fel és le gombokat a paraméterérték beállításához, a beállítás befejezése után nyomja meg az "OK" gombot a megerősítéshez.
A beállítás befejezése után a szabályozó automatikusan szabályozza a ventilátor sebességét az újonnan beállított hőmérsékleti paramétereknek megfelelően.
A többi paraméter beállítása hasonló a fenti lépésekhez.
*A fenti paraméterek az RS485 soros porton keresztül is konfigurálhatók/lekérdezhetők a gombok mellett a következők beállítására is használhatók.
Készenléti üzemmódban nyomja meg kétszer a "MODE" gombot, a digitális cső kijelzi a "Hxx", a "H" a teljes sebességű hőmérsékletet, az "xx" az aktuálisan beállított hőmérsékleti értéket jelenti, nyomja meg a fel és le gombokat a paraméterérték beállításához, a beállítás befejezése után nyomja meg az "OK" gombot a megerősítéshez.
A beállítás befejezése után a szabályozó automatikusan szabályozza a ventilátor sebességét az újonnan beállított hőmérsékleti paramétereknek megfelelően.
A többi paraméter beállítása hasonló a fenti lépésekhez.
*A fenti paraméterek az RS485 soros porton keresztül is konfigurálhatók/lekérdezhetők a gombok mellett a következők beállítására is használhatók.
